LED顯示屏的故障有很多都是因?yàn)榘惭b不當引起的，所以在安裝全彩LED顯示屏的時候，需要嚴格按照步驟來操作，特別是第一次安裝的時候。嚴格按照步驟來操作可以減少錯誤發生，下面屏多多來給大家講解全彩LED顯示屏安裝時的布線方法與步驟。

一、檢查電源電壓：找出直流正負連接開關電源，將220V電源線連接到開關電源，(確認連接正確后，連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+和V-之間的電壓，確保電壓在4.8V-5.1V之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

二、先把電源關閉：將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

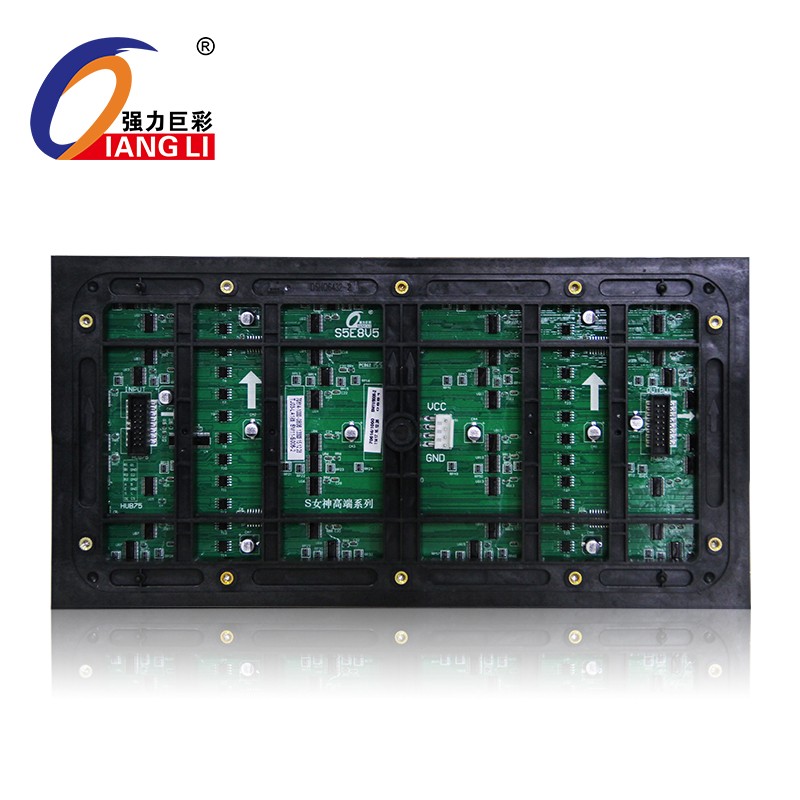

三、連接控制和單元板：用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

四、連接RS232數據線：將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳(棕)連接到控制卡的GND，將DB9的3腳(棕白)連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。

五、再次檢查連線：檢查連線是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

六、接通220V，打開下載的軟件：正常情況下，電源燈亮，控制卡亮，屏幕有顯示。如果不正常，請檢查連線。或者查看錯誤檢修。設定屏幕的參數，發送字幕。具體參照軟件使用說明。

掌握以上六大LED顯示屏布線方法與步驟，把故障扼殺在萌芽狀態，讓LED顯示屏運行起來更加安全可靠！

　　當前我國LED顯現屏器材封裝技能面對的問題

　　LED顯現屏的開展，經歷了前期的單雙色，到全彩顯現屏，再到小距離高清顯現屏的迅猛開展。現在2K現已遍及，4K&HDR技能興起，超高清的8K也被提出，跟著人們對顯現效果的不斷追求，LED顯現屏企業也在不斷地進行著技能的改善。但是，人們對高清畫質的追求是無止境的，一項技能的開展卻有可能面對天花板，面對新舊技能更替的問題。LED顯現屏作為新興產業，技能當然不可能這么快就遭到淘汰，可現在LED顯現屏職業也宛如走到了十字路口，面對著“向左”，仍是“向右”的問題。

　　雖說“條條大路通羅馬”，要達到目的地的路要多少有多少，但不同的地方在于，這里邊既有彎路也有捷徑。當前職業，LED顯現屏向往高清化開展的道路上，有的挑選了對SMD小距離的持續改進，有的則挑選了COB小距離顯現屏這條路線。

　　關于SMD小距離LED顯現屏，我們還不得不說到一點，正是SMD小距離的出現讓LED顯現屏得以從戶大屏范疇進入室內，然后打開了廣闊的商顯商場。在專業的室內大屏幕顯現范疇，主要有DLP背投拼接、LCD拼接等技能，每一種技能都有各自的長處和缺點。小距離LED顯現屏憑仗無縫拼接、低亮高灰等長處，敏捷取得了商場的認可，且一路高歌猛進，逐漸替代了原本屬DLP、LCD的一部分商場。SMD小距離現在在高端應用范疇如指揮室、控制室、會議室取得廣泛應用。

　　SMD小距離LED顯現屏極大地拓展了LED顯現屏的應用空間，為適應高清顯現的開展趨勢，現在許多企業將精力放在了對小距離的不斷改進上，有的廠商現已推出了0.7毫米距離的顯現產品，但受限于工藝和本錢方面，這種極小距離的顯現屏產品并沒有在商場上推廣應用。

　　也正由于SMD小距離在技能工藝和制作本錢上行將走到極限，所以職業內的一些顯現屏企業紛紛將目光轉向了COB顯現屏。

　　我國LED顯示器的封裝形式是什么?

　　1、直插式封裝

　　作為繼點陣模塊之后呈現的直插式封裝，其技能原理是選用引線架作各種封裝外型的引腳，一般支架的一端有“碗杯形”結構”將LED芯片粘焊固定在“碗杯形”結構內，再選用灌裝的方式，往LED成型模腔內注入液態環氧樹脂，然后插入壓焊好的引腳式LED支架，經高溫?zé)臼沟铆h(huán)氧樹脂固化，最終離模成型。

　　直插式能夠說是最早研發成功并大量投放市場的LED產品，品種繁多，技能老練，其制造工藝簡略、成本低，因而直插式封裝在SMD呈現以前，有著十分高的市場占有率。直插式LED封裝產品，首要用于野外大屏，具有高亮度、高可靠性、環境適應性強等長處。

　　當前，因?yàn)橐巴恻c(diǎn)距離也朝著高密方向發展，直插受限于紅綠藍3顆器材獨自插裝，無法實現高密度化，所以野外點距離P10以下逐漸被表貼LED器材所替代。一般認為，野外直插式LED顯示屏以P10為分界線，但行業界也有將直插式LED封裝產品使用于P9的顯示屏。

　　2、表貼(SMD)封裝

　　表貼(SMD) 封裝是將單個或多個LED芯片焊在帶有塑膠“杯形”外框的金屬支架上(支架外引腳別離連接LED芯片的P、N極)，再往塑膠外框內灌封液態環氧樹脂或有機硅膠，然后高溫烘烤成型，最終切割別離成單個表貼封裝器材。因?yàn)槟軌蜻x用表面貼裝技能(SMT)，所以自動化程度較高。選用表貼封裝器材的顯示屏，在顏色還原、顏色一致性、勻度、視角、畫面整體作用、尤其在體積方面，都有著直插顯示屏無法比擬的優勢。但SMDLED也有先天不足的當?shù)?，其失功率和衰減速度較高，對惡劣環境的適應能力相對較差。

　　現在，SMD LED首要分為支架式(TOP) LED和片式(Chip)LED。前者常選用PLCC(Plastic LeadedChip Carrier)支架，后者選用PCB線路板作為L(zhǎng)ED芯片的載體。PLCC支架成本低，可是在使用中存在氣密性差、散熱不良、發光不均勻和發光功率下降等問題。雖然也有功能和光效更好的PCT及EMC材質的支架，但因價格昂貴，成本太高，現在行業界并未廣泛使用。

　　3、COB封裝

　　COB(chip On board)封裝，是一種將裸芯片用導電或非導電膠粘附在互連基本上，然后進行引線鍵合實現其電氣連接。COB封裝是無支架技能，沒有了支架的焊接PIN腳，每一個燈珠和焊接導線都被環氧樹脂膠體嚴密地包封在膠體內，沒有任何暴露在外的元素。

　　相較于SMD封裝的顯示屏，COB顯示屏選用的是集成封裝技能，因?yàn)槭∪チ藛晤wLED器材封裝后再貼片的工藝，能夠有效處理SMD封裝顯示屏，因點距離不斷縮小面臨的工藝難度增大、良率低以及成本增高等問題?？墒?，因?yàn)镃OB封裝調集了上游芯片技能，中游封裝技能及下游顯示技能，因而COB封裝近年來在顯示行業的使用一向沒有得到廣泛推行。要想將COB封裝實現大規模使用，需求上、中、下游企業的嚴密配合來完結。

　　4、Micro LED封裝

　　Micro LED的英文全名是“Micro Light Emitting Diode” ， 中文也就稱作是微發光二極管， 也能夠?qū)懽鳌唉蘈ED”。

　　Micro LED其LED結構的薄膜化、細小化與陣列化，使其體積約為干流LED大小的1%，每1個畫素都能定址、獨自驅動發光，將像素點距離由毫米級降到微米級，從而理論達1500 ppi以上乃至2000 ppi超高分辨率。

　　Micro LED繼承了LED低功耗、高亮度、超高解析度、顏色飽和度、反應速度快、超省電、壽命較長、功率較高等長處， 其功率消耗量約為L(zhǎng)CD的10%、OLED的50%。因而，MicroLED被視為或許推翻工業的新一代顯示技能。

       提高工作的穩定性主要還是在保養上面下功夫。要求供電電源穩定，并接地保護良好，在惡劣的自然條件特別是強雷電天氣下不要使用。要避免可能碰到的問題，我們可以選擇被動防護與主動防護，盡量把可能對全彩顯示屏幕造成傷害的物品遠離屏幕，而清潔屏幕的時候也盡可能輕輕地擦拭，把傷害的可能性降到最小。先關閉LED顯示屏，再關閉計算機。
       保持全彩LED顯示屏大屏幕使用環境的濕度，不要讓任何具有濕氣性質的東西進入你的全彩LED顯示屏大屏幕。對含有濕度的全彩顯示屏大屏幕加電，會導致全彩顯示屏零部件腐蝕，進而造成永久性損壞。

       如果因?yàn)楦鞣N原因進水，請立即斷電并聯系維修人員，直至屏體內顯示板干燥后方可使用。
       LED顯示屏的開關順序：

       A：先開啟控制計算機使其能正常運行后再開啟LED顯示屏大屏幕。

       B：建議LED顯示屏大屏幕每天休息時間大于2小時，在梅雨季節LED屏大屏幕一個星期至少使用一次以上。一般每月至少開啟屏幕一次，點亮2小時以上。
       播放時不要長時間處于全白色、全紅色、全綠色、全藍色等全亮畫面，以免造成電流過大，電源線發熱過大，LED燈損壞，影響顯示屏使用壽命。
切勿隨意拆卸、拼接屏體!LED全彩顯示屏大屏幕與我們用戶的關系最為密切，做好清潔維護工作也是非常有必要的。
       長時間暴露在戶外環境風吹、日曬、灰塵等易顯臟，一段時間下來，屏幕上肯定是灰塵一片，這需要及時清洗以防塵土長時間包裹表面影響觀看效果。
       LED顯示屏大屏幕表面可以采用酒精進行擦拭，或者使用毛刷、吸塵器進行除塵，不能直接用濕布擦拭。
       LED顯示屏大屏幕需定期檢查是否正常工作，線路有無損壞，如不工作要及時更換，線路有損壞要及時修補或者更換。LED顯示屏大屏幕內部線路，非專業人士禁止觸碰，以免觸電，或者造成線路損壞;如果出現問題，請專業人士進行檢修。

       全彩led顯示屏作為目前戶外常用的大屏幕，許多的活動都應用光彩顯示屏，比如晚宴，婚宴，舞臺節目，廣場顯示屏等，當顯示屏作為最重要的現代顯示設備，下面就維修的幾個小點作一個簡單的維護分析。
       首先需要的工具有萬用表，電烙鐵，刀片，鑷子。
       判斷問題必須先主后次方式的處理，將明顯的、嚴重的先處理，小問題后處理。短路應為最高優先級。
       1、觀察法
       觀察法及屏肉眼觀察，有時斷路就憑眼睛就可以看出的，如PCB線路因刮擦，使其斷路，有時電鉆不小心弄斷都有的!

       2、對比法
       對比法很重要也很關鍵，有時IC我們不能肉眼看出其是否燒壞，可以用好的IC替換，有時信號我們不記得是否本來就是相通的，我們可以拿好的單元板測量下相應的位置是怎樣的!對比法很關鍵!

       3、排除法
       有時一個故障有很多種原因，我們可以一條一條的來處理，不記得的可以看看前面的常見故障的處理，一條一條的排除掉!

       4、電阻檢測法
       將萬用表調到電阻檔，檢測一塊正常的電路板的某點的到地電阻值，再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同，若不同則就確定了問題的范圍。

       5、電壓檢測法
       將萬用表調到電壓檔，檢測懷疑有問題的電路的某個點的到地電壓，比較是否與正常值相似，否則確定了問題的范圍。

       6、短路檢測法
       將萬用表調到短路檢測擋(有的是二極管壓降檔或是電阻檔，一般具有報警功能)，檢測是否有短路的現象出現，發現短路后應優先解決，使之不燒壞其它器件。該法必須在電路斷電的情況下操作，避免損壞表。

       7、壓降檢測法
       將萬用表調到二極管壓降檢測檔，因?yàn)樗械腎C都是由基本的眾多單元件組成，只是小型化了，所以在當它的某引腳上有電流通過時，就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似，根據引腳上的壓降值比較好壞，必須電路斷電的情況下操作。該方法有一定的局限性，比如被檢測器件是高阻的，就檢測不到了。

       也許方法遠遠不止這些，但我們熟悉了這些方法就差不多了!

       維修其他的歸納一下三點：

       第1點：短路

       很多故障其實就是因短路而引起的，我們只要把短路的處理掉就可以了!

       第二點：斷路

       斷路顧名思義就是信號中斷，我們只要把信號中斷的線路給連接好就OK啦!

       第三點：IC損壞

       IC損壞這個沒什么好說的，用以上的方法判斷即可，是壞的更換即可!

       LED顯示屏的簡單維護也是顯示屏的優勢之一，無論是顯示屏廠家技術人員還是顯示屏的維護人員，都應該掌握上面這些基本的維護要點及方法。
